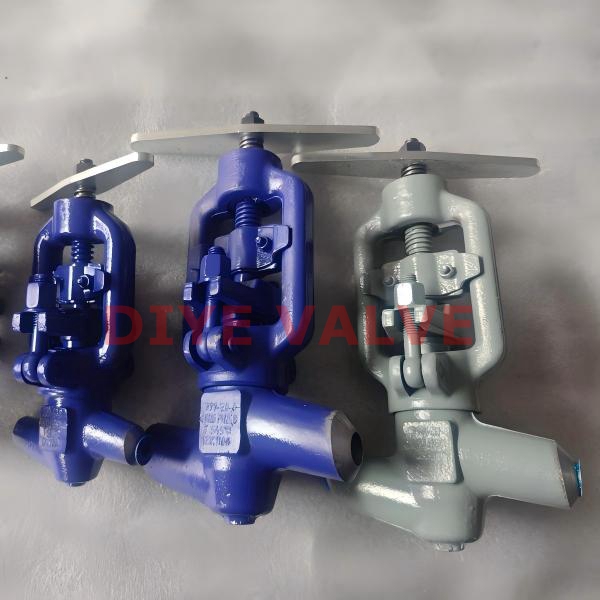

Принцип работы и конструктивные особенности запорных клапанов для электростанций
Запорный клапан для электростанций относится к клапанам с принудительной герметизацией. Его запирающий элемент представляет собой пробкообразный клапан, который совершает прямолинейное вертикальное движение вдоль центральной линии седла клапана. Соприкосновение и разделение клапана с уплотнительной поверхностью седла обеспечивают открытие и перекрытие потока среды в трубопроводе. Клапан имеет короткий ход открытия-закрытия, высокую надежность герметизации и точное дросселирование, что соответствует требованиям стабильного регулирования трубопроводов электростанций.
Конструктивно используется общепринятая в отрасли конструкция с самогерметизацией под давлением — это ключевое отличие запорных клапанов для электростанций от обычных промышленных клапанов. Чем выше давление среды, тем плотнее прилегание уплотнительных поверхностей и надежнее герметизация, что полностью решает проблему утечек в условиях высокой температуры и давления. Корпус клапана в основном изготавливается методом цельной ковки или точного литья, имеет равномерную толщину стенок и стабильную устойчивость к давлению; средняя камера герметизирована для работы при высоком давлении. Шток клапана подвергается термообработке и азотированию, обладает износостойкостью и коррозионной стойкостью, плавно открывается и закрывается без заеданий. Уплотнительные поверхности клапана и седла покрыты твердым сплавом, устойчивы к высокой температуре, эрозии и царапинам, что значительно продлевает срок службы клапана.
II. Классификация продукции и типы привода
Запорные клапаны для электростанций классифицируются по давлению и температуре эксплуатации, способу соединения и типу привода, полностью удовлетворяя различным потребностям разных трубопроводных систем электростанций:
-
По классу давления и температуры: делятся на три категории — средняя температура и давление, высокая температура и давление, сверхвысокое давление. Каждая категория предназначена для трубопроводов с разным давлением на электростанциях; модели с высоким и сверхвысоким давлением разработаны специально для требовательных условий, таких как основной пар котла и перегретый пар.
-
По способу соединения: преобладает сварное соединение (стыковая сварка), обеспечивающее бесшовную герметизацию и высокую устойчивость к давлению, предназначенное для основных трубопроводов с высокой температурой и давлением; для некоторых вспомогательных трубопроводов с низким давлением используется фланцевое соединение, удобное для монтажа, демонтажа и последующего технического обслуживания.
-
По типу привода: ручные модели оснащены механизмом с зубчатой передачей для облегчения управления, предназначены для ручной эксплуатации на месте; электрические и пневматические модели подходят для автоматизированных систем управления, позволяют дистанционное управление и централизованное регулирование, удовлетворяя потребностям интеллектуального обслуживания электростанций. Некоторые модели оснащены устройством экстренного перекрытия для обеспечения безопасной работы трубопровода.
-
По назначению: делятся на специализированные модели — запорный клапан для основного пара, запорный клапан для питательной воды котла, запорный клапан для дренажа, запорный клапан для сброса воздуха и другие, адаптированные к условиям эксплуатации разных систем.
Обозначение: 998-20-0/588-20-0
Номинальное давление PN, кгс/см2: 373
Рабочая температура, °С : 280
Материал (основной): сталь 20
DIYE – китайская компания, которая производит и продает запчасти для трубопроводов, соответствующие российским ГОСТам.
Пожалуйста, выслать по электронной почте чертежи и ценовую информацию.
Обозначение: 998-20-0/588-20-0
Номинальное давление PN, кгс/см2: 373
Рабочая температура, °С : 280
Материал (основной): сталь 20
