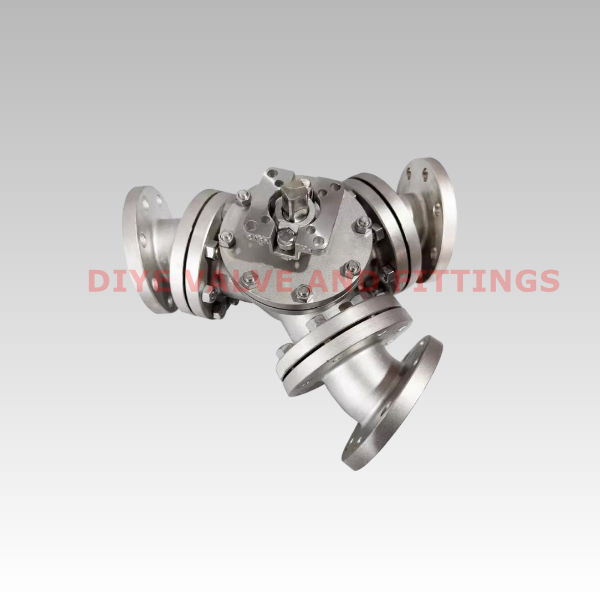

Кран шаровой разборный трехходовой неполнопроходной фланцевый ручной

Знаешь, когда видишь эту длинную спецификацию, первое, что приходит в голову — очередной ?универсальный? кран для всех случаев. Но на практике, особенно с трехходовыми неполнопроходными, это далеко не так. Многие думают, что раз он разборный, то и обслуживание — раз плюнуть, а фланцевое соединение автоматически гарантирует герметичность. Ошибка. Сам сталкивался, когда на объекте поставили такой, казалось бы, подходящий по всем параметрам кран от WENZHOU DIYE VALVE & FITTINGS CO.,LTD — а он начал подтекать на переключении потоков. Оказалось, дело не в качестве, а в том, что монтажники не учли перекос фланцев при стяжке. И это только начало.

Почему ?разборный? — это не всегда панацея

Конструкция разборного крана, конечно, удобна для ремонта. Можно заменить седло или шар, не демонтируя весь узел. Но здесь же и подводный камень. Если в системе есть вибрация — а где ее нет? — со временем разборные соединения могут ?играть?. Особенно это касается трехходовых схем, где нагрузка на корпус неравномерная из-за перераспределения потоков. Помню случай на тепловом пункте: кран, вроде бы, собран по инструкции, но после полугода работы появилась капель на штоке. Разобрали — а там износ уплотнения штока именно из-за микросмещений корпусных деталей. Пришлось дополнительно ставить контрящие пластины.

Еще один момент — качество сборки на месте. Неполнопроходная конструкция уже создает дополнительное гидравлическое сопротивление. Если при сборке разборного узла неточность в соосности — падение давления возрастает непредсказуемо. Видел, как на allvalve.ru в описаниях акцентируют на прецизионной притирке шаровых поверхностей именно для разборных моделей. Это не маркетинг. Без этого переключение будет тяжелым, а износ — ускоренным.

И да, ?ручной? в названии — это отдельная тема. Маховик должен стоять так, чтобы к нему был доступ, но не мешал. А с фланцевым присоединением, особенно если трубы уже смонтированы, часто получается, что рукоятка упирается в конструкцию. Приходится или использовать удлинитель, что создает дополнительный рычаг и риск поломки штока, или переориентировать корпус при монтаже, что не всегда возможно по схеме трубопровода.

Трехходовая схема: где тонко, там и рвется

Трехходовой кран — это не просто тройник с заслонкой. Его задача — распределять или смешивать потоки. Неполнопроходная версия усложняет расчеты. Многие инженеры берут стандартные коэффициенты пропускной способности (Kvs) для полнопроходных, а потом удивляются, почему система не выходит на расчетную мощность. У крана шарового трехходового неполнопроходного этот коэффициент может быть на 30-40% ниже. На одном проекте по ГВС именно эта ошибка привела к тому, что температура в контуре не держалась. Пришлось экстренно менять кран на модель с большим условным проходом.

Материал шарового затвора и седел критичен. Для смешения сред с разной температурой, например, в том же тепловом пункте, нужны разные уплотнения. Стандартный фторопласт (PTFE) хорош до определенных температур. Если идет попеременно то горячая вода, то холодная, с большими перепадами, материал ?устает? быстрее. Лучше смотреть в сторону терморасширенного графита или композитных уплотнений. В каталогах, например, на том же сайте allvalve.ru, часто есть выбор — и это не просто так.

А еще есть нюанс с давлением. В неполнопроходном кране поток сужается, скорость среды на локальных участках возрастает. Если в среде есть абразивные частицы (окалина в системах отопления, песок в водопроводе), это приводит к локальной эрозии корпуса и седла именно в зоне сужения. Фланцевое соединение тут не спасает, оно лишь держит узел на трубе. Нужно либо ставить фильтр перед краном (что не всегда возможно), либо выбирать модели с усиленным покрытием шара и седел — часто это хромирование или никелирование.

Фланцы: соединение, которое любят проверять молотком

Фланцевое исполнение, казалось бы, самое надежное для стационарных трубопроводов. Но именно с фланцевым ручным краном часто возникают проблемы на стыке ?фланец крана — фланец трубы?. Стандарты ГОСТ, DIN, ANSI — это хорошо, но реальные фланцы на трубах часто имеют отклонения по плоскостности или отверстиям. Если болты затягивать ?от души?, можно создать внутренние напряжения в корпусе крана, особенно чугунного. Это потом аукнется трещиной при первом же гидроударе.

Прокладка между фланцами — отдельная история. Паронит — классика, но для температурных циклов он ?садится?. Современные графитовые или тефлоновые прокладки лучше, но требуют правильной и, что важно, равномерной затяжки. Часто вижу, как монтажники затягивают болты по кругу, но без динамометрического ключа. Результат — перекос и потенциальная течь. Для ответственных узлов сейчас все чаще рекомендуют использовать тарельчатые пружинные шайбы под гайки, чтобы компенсировать температурное расширение.

И про размеры. Фланцевый кран занимает больше места, чем приварной или муфтовый. При компоновке узла это надо учитывать заранее. Была ситуация, когда в проектную нишу просто не влезал кран с открытым маховиком и фланцами — пришлось искать модель с редуктором и компактным исполнением. На WENZHOU DIYE VALVE в таких случаях можно запросить габаритные чертежи — это экономит кучу времени на этапе монтажа.

Ручное управление: просто, но не примитивно

?Ручной? в спецификации часто воспринимается как ?дешевый и простой?. Но маховик маховику рознь. Дешевые краны имеют литой маховик из силумина, который может лопнуть при чрезмерном усилии или просто от времени. Хороший признак — маховик из ковкого чугуна или стали, с четкой маркировкой положения (не краской, а литьем). Также смотрю на конструкцию штока. Он должен иметь защиту от вырывания под давлением — обычно это утолщение или кольцевая канавка в нижней части.

Усилие на маховике. Для большого диаметра прохода и высокого давления переключение крана шарового ручного может требовать значительного усилия. Если кран стоит в неудобном месте, оператор может использовать трубный ключ, что категорически запрещено — ведет к деформации штока и разгерметизации. Поэтому для DN50 и выше уже стоит рассматривать краны с редуктором или, как минимум, с рычажным управлением. В прайсах, например, у DIYЕ VALVE, это обычно указывается как опция.

Еще один практический совет — положение указателя. Он должен быть виден с основного подхода к узлу. Не раз видел, как кран врезан в трубопровод у стены, и чтобы понять его положение, надо лезть с фонариком. Это мелочь, но в аварийной ситуации каждая секунда дорога. Лучше сразу при монтаже ориентировать корпус так, чтобы шкала была в зоне видимости.

Из практики: что чаще всего выходит из строя и почему

Если обобщить, то основные проблемы с такими кранами — это течь по штоку и неполное перекрытие/перенаправление потока. Течь по штоку обычно возникает из-за износа сальникового уплотнения или из-за того, что шток ?повело? от внутренних напряжений. В разборных конструкциях это лечится заменой сальникового узла, но нужно точно подобрать размер и материал набивки. Неполное перекрытие — чаще вина износа шара или седла. В трехходовых кранах особенно страдает то седло, на которое приходится основное направление потока.

Был у меня показательный случай на объекте с химически активной средой. Поставили стандартный кран с фторопластовыми седлами. Через несколько месяцев он начал ?травить?. При вскрытии обнаружили, что среда разъела не сам шар, а именно зону контакта шара с седлом в закрытом положении. Проблема была в том, что при длительном простое в одном положении среда застаивалась в этой щели и работала на износ. Решение — периодическое (хотя бы раз в месяц) проворачивание крана, даже если схема не требует переключения. Либо выбор модели с другим типом уплотнений.

И последнее — документация. Каким бы простым ни казался кран, паспорт с указанием Kvs, допустимых сред, температур и моментов затяжки фланцевых болтов должен быть под рукой. Часто эти данные теряются сразу после монтажа. Сейчас многие производители, включая WENZHOU DIYE VALVE & FITTINGS CO.,LTD, дублируют основные параметры прямо на бирке, приваренной к корпусу. Это маленькая, но очень полезная деталь для тех, кто потом обслуживает систему. В общем, кран — он как живой узел. Его поведение зависит от тысячи мелочей, а не только от строки в спецификации.
