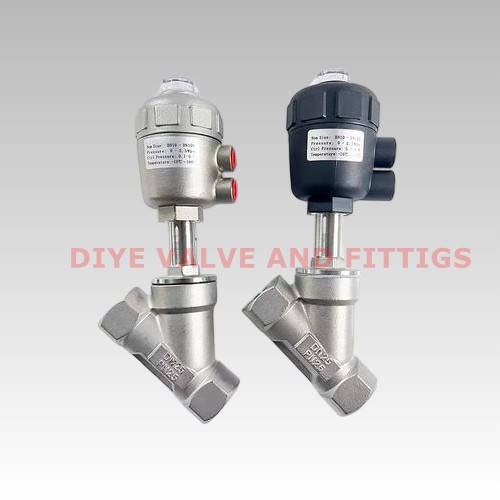

Седельный клапан наклонный

Когда говорят про седельные клапаны, многие сразу представляют классическую вертикальную конструкцию, но на деле седельный клапан наклонный — это отдельная история, и не все понимают, зачем вообще нужен этот наклон. Частая ошибка — считать его просто вариацией формы, а не принципиальным изменением гидравлики и рабочих характеристик. Сам сталкивался с ситуациями, когда заказчик просил ?обычный седельный?, а потом удивлялся, почему на линии с высоким перепадом и взвесями клапан быстро теряет герметичность. Вот тут и начинается разговор о наклоне.

От теории к практике: где наклонный седло решает проблему

Если брать чисто механику, то наклон седла в седельном клапане наклонном меняет вектор усилия на затвор. В стандартном исполнении уплотнение происходит почти перпендикулярно, что при наличии абразивных частиц в среде ведет к локальному износу и протечкам. Наклонная плоскость позволяет частицам ?сбрасываться? в сторону, уменьшая задиры. Помню, на одной ТЭЦ для линии рециркуляции воды с механическими примесями как раз поставили такие клапаны после серии отказов обычных. Ресурс вырос в разы, но не сразу подобрали угол — первые образцы в 15 градусов показали себя неидеально.

Ключевой момент — подбор угла наклона под конкретную среду. Не бывает универсального значения. Для пульп с крупной фракцией иногда требуется более пологий угол, скажем, 45 градусов, чтобы обеспечить сброс, но при этом не потерять в усилии прижима. Для жидкостей с мелкодисперсными взвесями, наоборот, угол может быть меньше. Это не паспортная характеристика, которую можно просто списать из каталога — это опытная величина. Мы с коллегами как-то полгода собирали данные по износу уплотнительных поверхностей на разных объектах, чтобы сформировать хоть какую-то эмпирическую таблицу.

Еще один нюанс — влияние на управляемость и Кв. Наклонное седло несколько меняет расходную характеристику клапана, делает ее более линейной в определенном диапазоне хода. Это важно для контуров с точным дозированием. Но обратная сторона — требуется более точная калибровка привода, особенно пневматического. Если взять недорогой привод с большим гистерезисом, то клапан может начать ?охотиться? в положении near close. Приходится либо дорабатывать систему управления, либо изначально закладывать приводы с позиционером.

Материалы и изготовление: тонкости, которые не пишут в рекламе

Конструкция седельного клапана наклонного предъявляет особые требования к обработке седла и затвора. Тут не пройдет просто фрезеровка — нужна шлифовка с жестким контролем угла и чистоты поверхности. Любая риска на наклонной плоскости станет местом ускоренного износа. На собственном опыте убедился, что даже качественная нержавейка AISI 316, но с шероховатостью выше Ra 0.4, в среде с паром и солевыми отложениями быстро теряет герметичность. Пришлось переходить на доводку абразивами с алмазной связкой, что, конечно, ударило по себестоимости.

Часто обсуждаем с технологами вопрос наплавки уплотнительных поверхностей. Для агрессивных сред классика — стеллит. Но при наклонной геометрии равномерность наплавки и последующая обработка — отдельная головная боль. Неравномерный слой ведет к перекосу затвора и неполному контакту по окружности. Был случай на химическом предприятии, где клапан от известного европейского бренда вышел из строя через три месяца именно из-за этого. Вскрытие показало, что стеллитовый слой на части периметра седла был на 0.3 мм тоньше, и там образовалась кавитационная каверна.

Поэтому сейчас многие обращают внимание на решения, где и седло, и затвор выполнены из цельного кованого материала с поверхностным упрочнением, например, азотированием. Это дает однородность, но требует высокого уровня производства. Если говорить о поставщиках, то на рынке можно встретить продукцию, например, от WENZHOU DIYE VALVE & FITTINGS CO.,LTD. На их сайте allvalve.ru видно, что они работают с разными типами седельных клапанов, включая специализированные исполнения. В их ассортименте есть модели, которые позиционируются для сложных условий, что намекает на возможное наличие в портфолио и седельных клапанов наклонных или решений с особыми геометриями седла. Важно не бренд, а готовность производителя вникать в задачу и адаптировать конструкцию, а не предлагать каталожный вариант.

Монтаж и эксплуатация: ошибки, которые дорого обходятся

Казалось бы, установил и забыл. Но с наклонным седлом есть подводные камни. Первое — ориентация в пространстве. Устанавливать клапан можно далеко не в любом положении. Наклон седла должен быть согласован с направлением потока и, что часто упускают, с направлением возможного скопления шлама. Если поставить ?вверх ногами?, то вся взвесь будет собираться в кармане над затвором, сводя преимущество наклона на нет. В одном проекте по модернизации ВЗУ так и случилось — монтажники перепутали стрелку, и через месяц клапан заклинило.

Второй момент — требования к чистоте линии перед пуском. Любая окалина или сварочная грата, оставшаяся после монтажа, при первом же открытии клапана врежется в наклонную уплотнительную поверхность и оставит глубокую борозду. Герметичность будет нарушена сразу. Приходится настаивать на обязательной промывке контура перед вводом в эксплуатацию, а лучше — устанавливать временные фильтры на этапе пусконаладки. Это простая, но часто игнорируемая процедура.

И третье — особенности технического обслуживания. Ревизия и притирка седла с наклонной поверхностью — более сложная операция, чем для плоского. Нужен специальный инструмент, который точно повторяет угол. Универсальные притирочные головки часто не подходят, так как ?качаются? и нарушают геометрию. В идеале нужно иметь в запасе фирменный ремонтный комплект от производителя именно для этой модели. Это еще один аргумент в пользу работы с поставщиками, которые обеспечивают полный цикл поддержки, а не просто продают железо.

Экономика вопроса: когда переплата оправдана

Стоимость седельного клапана наклонного всегда выше, чем у стандартного аналога. Вопрос — когда эта разница окупается? Очевидный случай — это среда с высоким содержанием абразивов, где обычные клапаны требуют замены уплотнения или всего узла каждые несколько месяцев. Считается просто: стоимость простоя + стоимость ремонта + стоимость запчастей. В непрерывных производствах, вроде целлюлозно-бумажных или горно-обогатительных комбинатах, окупаемость может составить один-два межремонтных цикла.

Но есть и менее очевидные сценарии. Например, системы, где важна точность управления вблизи закрытия. Более линейная характеристика наклонного седла позволяет использовать менее дорогой привод или позиционер, так как для достижения той же точности регулирования не требуется сверхвысокое разрешение. Экономия на системе автоматики может перекрыть разницу в стоимости самого клапана. Это уже вопросы комплексного проектирования, а не просто выбора арматуры.

Наконец, фактор надежности и предсказуемости. Если на объекте десятки или сотни однотипных клапанов, то выход из строя даже одного может запустить цепную реакцию. Использование более стойкого к износу решения, пусть и дорогого, снижает операционные риски. Это не та статья экономии, на которой стоит идти на компромисс. Поэтому, просматривая предложения, будь то от глобальных игроков или от таких компаний, как WENZHOU DIYE VALVE & FITTINGS CO.,LTD (информацию о которой можно найти на allvalve.ru), нужно смотреть не на ценник в каталоге, а на расчетный срок службы в конкретных условиях и стоимость владения. Их профиль как раз предполагает работу с фитингами и арматурой для различных применений, что может означать гибкость в предложениях.

Вместо заключения: субъективные наблюдения

За годы работы сложилось стойкое впечатление, что седельный клапан наклонный — это инструмент для знающего специалиста. Его нельзя просто ?выбрать и поставить?. Нужно понимать гидравлику контура, состав среды, режимы работы. Иногда его преимущества неочевидны на бумаге, но проявляются только в работе. А иногда его установка — избыточна, и можно обойтись классикой.

Видел, как инженеры пытались применить его на чистом конденсате низкого давления — никакого выигрыша по герметичности или ресурсу не получили, только переплатили. И наоборот, на линии подачи известкового молока он стал единственным вариантом, который проработал больше года без вмешательства. Все зависит от контекста.

Сейчас на рынке много предложений, и важно отличать маркетинговый ход ?у нас есть нестандартная геометрия? от реальной инженерной доработки. Часто смотришь чертеж, а там просто корпус стандартный, а седло под небольшим углом, но без пересчета усилий, изменения конструкции штока или подбора уплотнений. Это полумера. Настоящий седельный клапан наклонный — это переработанный узел в целом. И когда находишь производителя, который это понимает и предлагает не просто деталь, а решение под задачу, с ним и работаешь дальше, будь то крупный бренд или более узкоспециализированный поставщик.
