Криогенные шаровые краны

Криогенные шаровые краны в основном работают с легковоспламеняющимися, взрывоопасными и высокопроницаемыми средами. Рабочие температуры могут достигать -269 °C, а давления – 10 МПа. Эти условия эксплуатации весьма требовательны. Поэтому проектирование, изготовление и проверка криогенных кранов существенно отличаются от клапанов, предназначенных для работы при стандартных температурах.

Различия между обычными и криогенными шаровыми кранами заключаются в основном в следующих аспектах:

1. Выбор материала: Поскольку условия низких температур предъявляют высокие требования к прочности, твёрдости и коррозионной стойкости материала, криогенные шаровые краны обычно изготавливаются из специализированных низколегированных сталей, нержавеющей стали или твёрдых сплавов. Обычные шаровые краны, в свою очередь, могут быть изготовлены из более распространённых материалов, таких как углеродистая и нержавеющая сталь.

2. Уплотнительные характеристики: Усадка материала при низких температурах может ухудшить герметичность клапана. Для улучшения герметичности криогенных шаровых кранов часто используются специальные уплотнительные конструкции, такие как металлические и эластичные уплотнения. С другой стороны, обычные шаровые краны обладают относительно низкими герметизирующими свойствами.

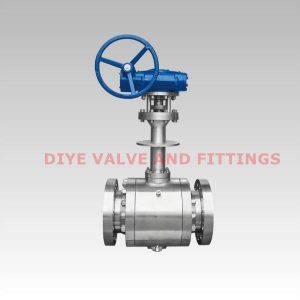

3. Рабочий крутящий момент: Рабочий крутящий момент увеличивается при низких температурах. Для снижения рабочего крутящего момента криогенные шаровые краны часто используют специальные конструкции, например, с длинной горловиной и низким крутящим моментом. Обычные шаровые краны, напротив, требуют относительно высокого рабочего крутящего момента.

4. Защита от замерзания: Криогенные шаровые краны требуют отличных защитных свойств от замерзания жидкости внутри клапана. Для этого они обычно используют двухслойную конструкцию корпуса: внутренний слой контактирует со средой, а внешний слой изолирован от внешней среды. Обычные шаровые краны не обладают такими защитными свойствами от замерзания.

5. Меры изоляции: Для обеспечения надлежащей работы криогенных шаровых кранов в условиях низких температур обычно требуются меры изоляции, такие как обмотка клапана изоляционным материалом и установка нагревателя. Обычные шаровые краны не требуют таких мер изоляции.

6. Диапазон температур: Криогенные шаровые краны, как правило, подходят для температур от -196 °C до +500 °C, в то время как обычные шаровые краны имеют более узкий диапазон температур и, как правило, подходят для температуры окружающей среды.

Подводя итог, можно сказать, что основные различия между криогенными и обычными шаровыми кранами заключаются в выборе материала, герметичности, рабочем моменте, защите от замерзания, мерах изоляции и диапазоне температур. Криогенные шаровые краны используют специализированные конструкции и материалы для удовлетворения особых требований низкотемпературных сред.
